De Lian-Li pc78 is en server kast
 Prometeia (Mach-I) en een (custom) Phase-Change waterchiller in een enkele computerkast

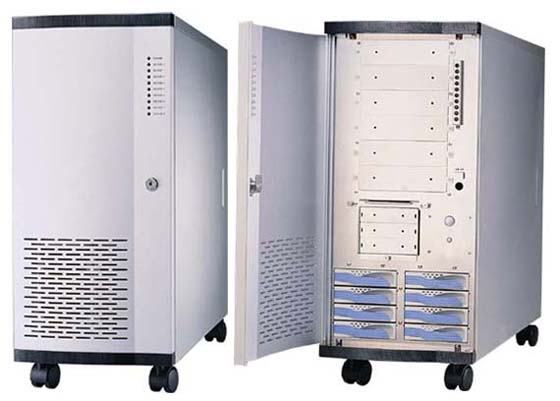

Lian Li pc 78 sca

PC-78 SCA drive bays: 6x5.25",3x3.5",

8xSCA-2 internal fan: 12cm ball bearing fans

4xpcs M/B type:dual CPU M/B (MAX SIZE: 12"x13")

Front USB:2 ports (support USB 2.0)

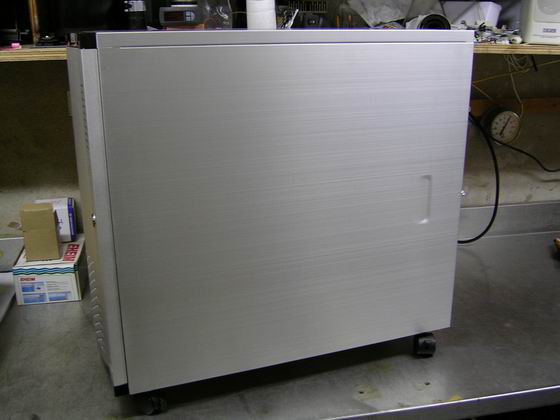

De nieuwe kast




Haeg-Li pc78 sca

In deze kast willen wij

een prom I en een custom

waterchiller bouwen

hiermee gaan we de

proc,video,nb mee koelen.

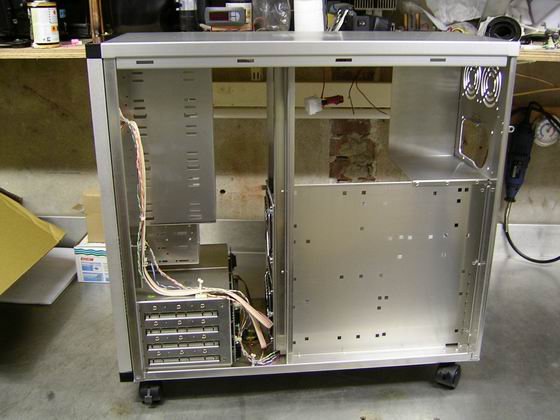

binnenkant Lian-li pc78

SCSI bay gaan we niet gebruiken,

moederboard zit te laag,

moet naar boven verplaatst

worden.



Lian-Li pc 78  sca

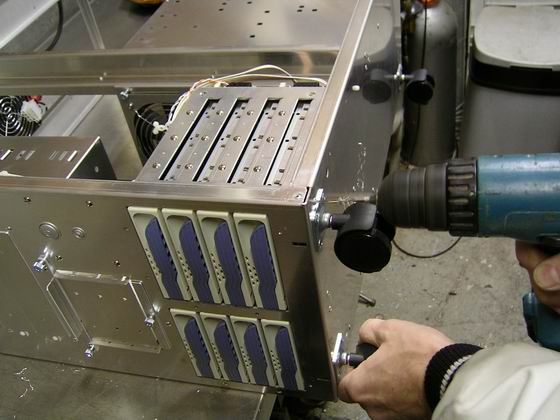

SCSI bay wordt verwijdert.



Lian-Li pc 78 sca

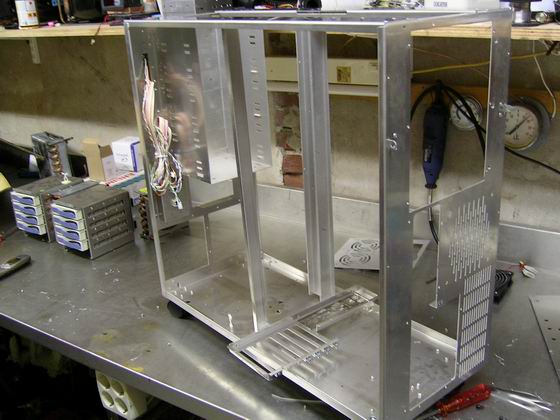

En als alles er uit is blijft er niet veel meer over dan een lege kast.



Lian-Li pc 78 sca

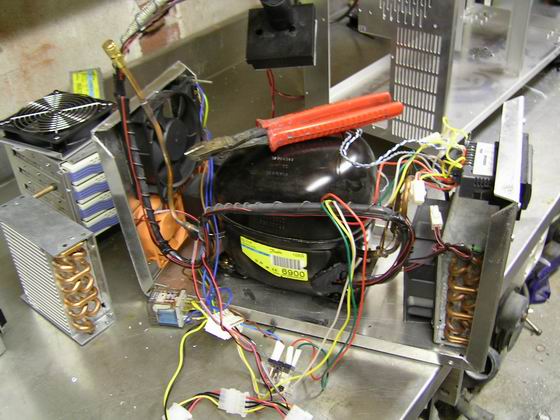

Hier word de Prommie goed toegetakeld.

We hebben 'm los nodig zonder behuizing.



Lian-Li pc 78 sca

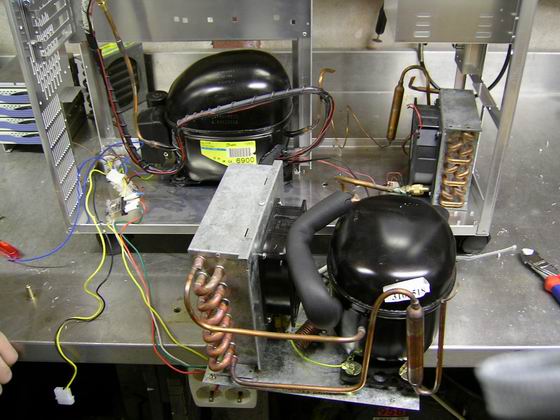

Hier de Prommie en de waterchiller.

Die naast elkaar zouden moeten passen.



Lian-Li pc 78 sca

Hier de Prommie en de waterchiller.

Die nu net naast elkaar passen.

Moederboard verplaatst naar boven.



Lian-Li pc 78 sca

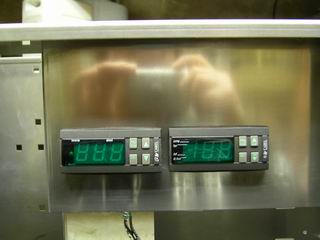

Dit is de nieuwe tempregeling van de waterchiller en de prom.

Lian-Li pc 78 sca

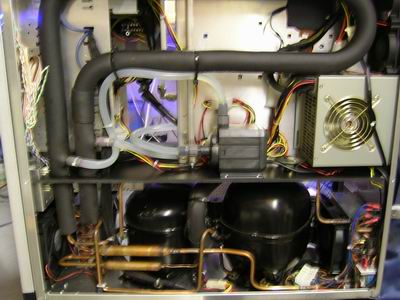

Dit is de rechterkant.

(er komen wel veel meer leidingen in).

Lian-Li pc 78 sca

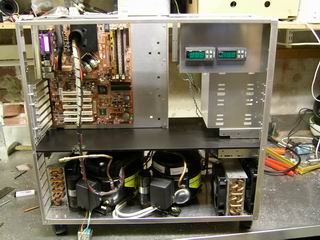

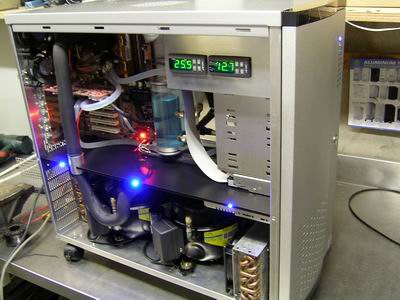

Dit is de linkerkant.

Test run met prom en waterkoeling.

(met 3x blauwe led).

Lian-Li pc 78 sca

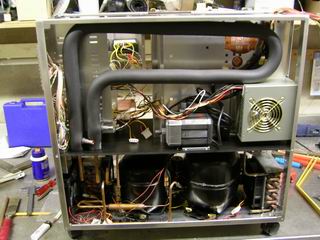

Dit is de rechterkant.

warmtewisselaar en waterpomp aangesloten

(voeding op zijn kant).



Lian-Li pc 78 sca

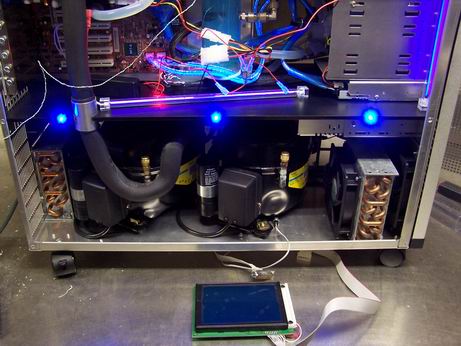

Bijna klaar maar nog wel even een lcd er in.

Resolution: 320 x 240 Pixels
Color: blue background with white graphics
Backlight: LED
Controller: sed1335 on-board controller



Aan dit project word nog druk gewerkt.
